PE pipe fittings 45° elbow: lahat ng pangunahing impormasyon na kailangan mong malaman?

1.Ano ang PE Pipe Fittings 45° Elbow?

1.1 Pangunahing Kahulugan at Mga Pangunahing Kaalaman sa Materyal

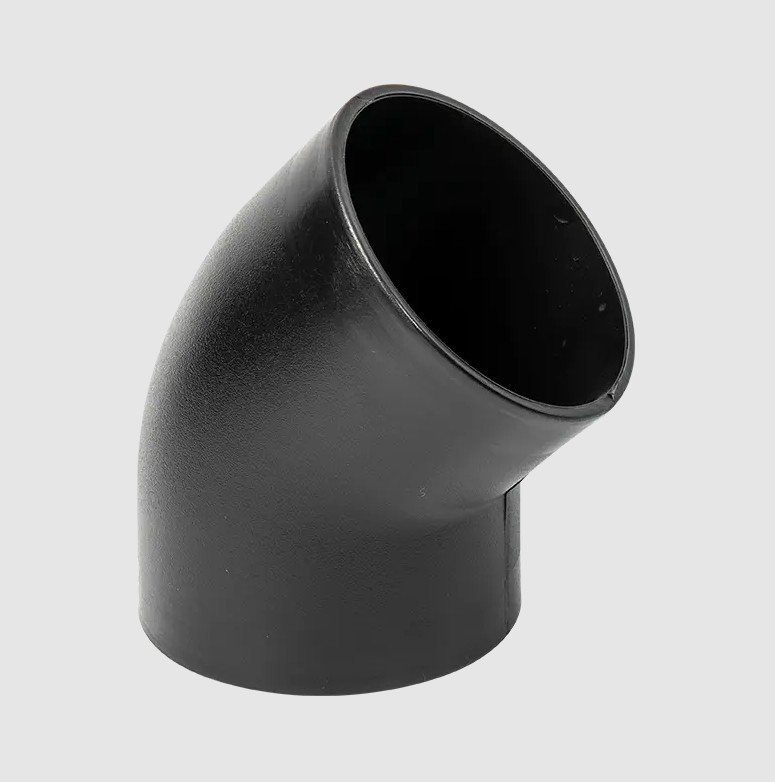

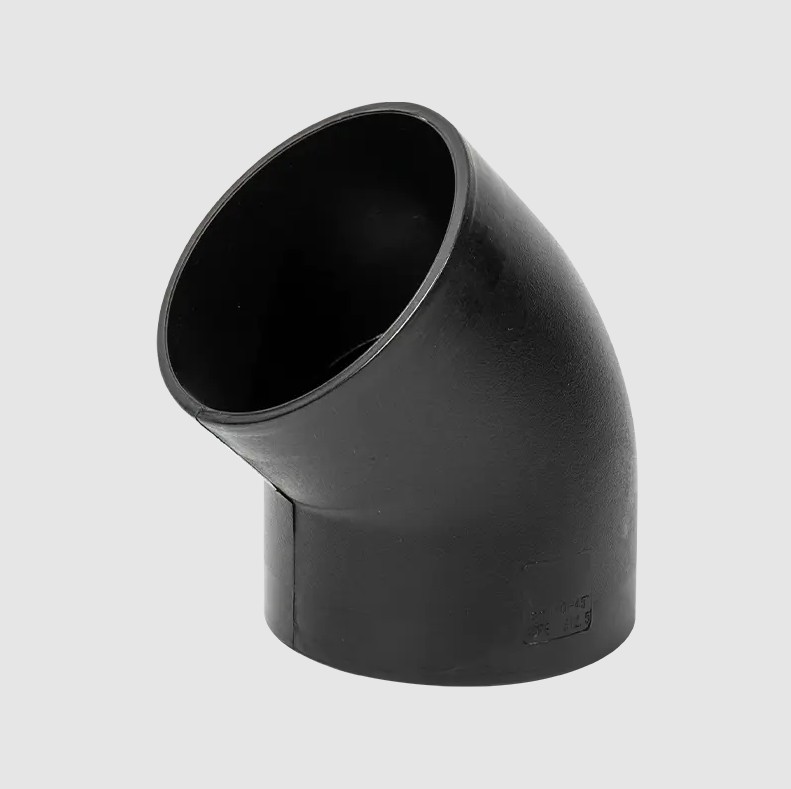

A PE Pipe Fittings 45° Elbow ay isang dalubhasang pipe connector na gawa sa high-density polyethylene (HDPE) o medium-density polyethylene (MDPE) na ginagamit upang makamit ang isang 45-degree na anggulo sa isang piping system. Ito ay isang kritikal na bahagi ng polyethylene (PE) piping system, na idinisenyo upang mabawasan ang pagkawala ng enerhiya at hydraulic shock kapag nagbabago ang direksyon ng mga likido.

Ang mga pambihirang katangian ng PE ay nagbibigay sa 45° elbows ng mga sumusunod na pangunahing bentahe: malakas na corrosion resistance, mahusay na pagtutol sa mababang temperatura na frost crack, magaan at mataas na lakas, at mahusay na impact resistance. Tinitiyak ng mga katangiang ito na ang PE Pipe Fittings 45° Elbows ay nagpapanatili ng pangmatagalan, stable na performance kahit na nakabaon sa ilalim ng lupa, sa mainit at mahalumigmig na kapaligiran, o naghahatid ng malupit na kemikal na media, na ginagawa itong mainam na alternatibo sa tradisyonal na mga metal na siko.

1.2 Mga Pamantayan sa Paggawa at Mga Teknik ng Koneksyon

Ang produksyon ng PE Pipe Fittings 45° Elbow sa pangkalahatan ay sumusunod sa mga internasyonal at domestic na pamantayan, tulad ng ISO 4427 at GB/T 13663, upang matiyak na ang kanilang dimensional accuracy at pressure rating ay nakakatugon sa mga kinakailangan sa disenyo.

Ang mga pangunahing paraan ng koneksyon ay kinabibilangan ng:

• Butt Fusion: Angkop para sa mas malaking diameter na mga tubo. Sa pamamagitan ng pag-init ng siko at pipe ay nagtatapos sa isang tinunaw na estado, sila ay mabilis na pinindot laban sa isa't isa at pinapayagang lumamig, na lumilikha ng isang pinagsamang may mga katangian ng sealing at lakas na katumbas ng tubo mismo.


• Electrofusion: Ang isang heating wire ay naka-embed sa loob ng siko. Kapag pinainit, pinagsasama nito ang mga ibabaw ng siko at tubo, na bumubuo ng lubos na maaasahan, pinagsamang koneksyon. Ang koneksyon na ito ay madaling patakbuhin at nag-aalok ng pare-parehong kalidad ng koneksyon.


2. Ano ang mga pakinabang ng paggamit PE Pipe Fittings 45° Elbow ?

Ang paggamit ng PE Pipe Fittings 45° Elbow sa mga piping system ay sumasalamin sa komprehensibong pagsasaalang-alang sa kahusayan, kaligtasan, at ekonomiya sa modernong disenyo ng engineering.

2.1 Superior Fluid Dynamics

Ang 45-degree na disenyo ng bend ay ang pinakadakilang teknikal na highlight nito. Sa larangan ng kontrol ng likido, mas patag ang liko, mas mababa ang lokal na koepisyent ng paglaban (K value) na nabuo sa panahon ng daloy ng likido. Kung ikukumpara sa matatalas na 90-degree na siko, ang PE 45-degree na siko ay maaaring:

• Bawasan ang pagkawala ng ulo: Bawasan ang turbulence at eddy currents sa loob ng pipeline, binabawasan ang friction at impact sa liko, sa gayo'y nagpapabuti sa conveying efficiency.


• Bawasan ang pagkonsumo ng enerhiya ng istasyon ng bomba: Ang mas mababang pagkawala ng haydroliko ay nangangahulugan ng mas kaunting resistensya para sa pump station o compressor upang mapagtagumpayan, na direktang binabawasan ang pangmatagalang gastos sa pagpapatakbo ng pipeline system.


• Epektibong sugpuin ang water hammer: Ang makinis na pagpapalihis ng daloy ng tubig ay nagpapabagal sa mga pressure shock wave na nabuo ng mga biglaang pagbabago sa bilis ng daloy, na nagbibigay ng mahalagang proteksyon para sa pipeline at kagamitan sa bomba at balbula.



2.2 Mga Gastos sa Pangmatagalang Katatagan at Pagpapanatili

Tinitiyak ng materyal na polyethylene ang pangmatagalang pagiging maaasahan ng siko. Ang likas na resistensya ng pagsusuot nito ay ginagawang mas mabagal ang pagsusuot nito kaysa sa mga metal pipe kapag naghahatid ng media na naglalaman ng mga solidong particle (tulad ng slurry at sediment). Higit pa rito, ang likas na chemical inertness ng PE ay nangangahulugan na PE Pipe Fittings 45° Elbow ay immune sa electrochemical corrosion, kahit na sa acidic at alkaline na kapaligiran. Nagreresulta ito sa:

• Pinahabang buhay ng serbisyo: Ang buhay ng serbisyo na higit sa 50 taon ay posible, na higit pa kaysa sa maraming tradisyonal na materyales.


• Nabawasan ang dalas ng pagpapanatili: Walang kaagnasan, walang scaling, at maaasahang sealing ay makabuluhang nakakabawas sa panganib ng mga tagas at pagbabara, na nagpapababa ng mga karaniwang gastos sa pagpapanatili at pagkumpuni.


3. Ano ang pagkakaiba sa pagitan ng PE 45° at 90° elbows?

Kapag nagdidisenyo ng mga propesyonal na sistema ng tubo, ang pagpili sa pagitan ng 45° at 90° na mga siko ay nakasalalay sa priyoridad ng kontrol sa daloy. Kapag ang layunin ng disenyo ay bawasan ang pagkalugi ng haydroliko at i-optimize ang kahusayan ng enerhiya ng system, mas gugustuhin ng mga inhinyero na gumamit ng dalawa PE Pipe Fittings 45° Elbow na may maikling tubo upang makamit ang 90° na pagliko. Bagama't ito ay bahagyang nagpapataas sa materyal at pag-install ng workload, ang mga pangmatagalang benepisyo ay makabuluhan.

4. Nakakabawas ba ng daloy ang PE 45° elbow?

Ang sagot ay: Ang 45° elbows sa PE pipe ay bumubuo ng lokal na resistensya, ngunit ang resistensyang ito ay minimal sa lahat ng mga elemento ng pagliko at mas mababa kaysa sa epekto ng 90° na mga siko sa daloy.

Ayon sa klasikong Darcy-Weisbach equation o ang katumbas na paraan ng haba, ang kabuuang pagkawala ng ulo sa isang pipeline ay binubuo ng longitudinal loss (straight pipe friction) at lokal na pagkawala (pipe resistance).

Ang function ng isang 45° elbow: Ang banayad na pagliko nito ay epektibong binabawasan ang local loss coefficient. Nangangahulugan ito na sa parehong presyon ng system at rate ng daloy, ang isang piping system na gumagamit ng 45° elbow ay maaaring mapanatili ang isang mas mataas na epektibong rate ng daloy.

Katiyakan sa rate ng daloy: Sa halip na "bawasan ang daloy," mas tumpak na sabihin na pinalaki nito ang rate ng daloy. Sa malayuang transportasyon ng tubig o katumpakan ng kemikal, ang maselang pagtitiyak ng daloy na ito ang gumagawa ng 45° elbow sa mga pipe ng PE bilang isang kritikal na konektor para sa pag-optimize ng performance ng system.

5. Ano ang mga gamit ng 45° elbows sa mga pipe ng PE? (Mga Pangunahing Aplikasyon at Halaga ng Industriya)

PE Pipe Fittings 45° Elbow , na may mahusay na pagganap at maaasahang sealing, ay malawakang ginagamit sa mga industriyang nangangailangan ng pinakamataas na antas ng pagiging maaasahan at kahusayan:

• Munisipal at Urban Infrastructure:
  • Sistema ng Supply ng Tubig: Ginagamit para sa kontrol ng likido sa mga pangunahing at pangalawang pipeline ng lungsod, na tinitiyak ang maayos na daloy ng tubig at binabawasan ang panganib ng mga pagsabog ng tubo.


  • Transportasyon ng Gas: Bilang isang secure na connector sa polyethylene gas pipelines, mapagkakatiwalaan nilang binabago ang pipeline routing at tinitiyak ang kaligtasan ng urban gas supply.


• Mga Industriyang Pang-industriya at Kemikal:
  • Corrosive Media Transportasyon: Dahil sa mahusay na paglaban sa kaagnasan ng PE, ang mga ito ay angkop para sa mga pipeline na nagdadala ng mga kemikal na likido tulad ng hydrochloric acid at sulfuric acid. Tinitiyak ng 45° elbows ang kahusayan sa mga kumplikadong layout ng pipeline.


  • Transportasyon ng Slurry at Tailings: Ang kanilang resistensya sa pagsusuot ay ginagawa silang isang mainam na pagpipilian para sa transportasyon ng pagmimina, na nagpapahaba ng buhay ng tubo sa mga napaka-abrasive na kapaligiran.


• Agrikultura at Patubig:
  • Mga Sistema ng Patubig na Nagtitipid sa Tubig: Ginagamit sa malakihang mga network ng patubig at patubig sa hardin, nakakamit nila ang tumpak na pamamahagi ng tubig sa pamamagitan ng mahusay na kontrol sa likido, pagtitipid ng mga mapagkukunan ng tubig.


• Ground Source Heat Pumps at Environmental Protection Projects: Ginagamit para sa paglilipat at pagkonekta ng mga nakabaon na pipeline, ang kanilang mababang temperatura na pagtutol at maaasahang sealing ay nagsisiguro ng pangmatagalan, matatag na operasyon ng system.



Ang 45° PE pipe elbow ay isang core connector para sa mahusay, maaasahan, at pangmatagalang operasyon sa mga modernong piping system. Ito ay hindi lamang isang pisikal na bahagi para sa paglilipat ng mga tubo, ngunit isa ring pangunahing elemento sa disenyo ng engineering na nagbabalanse sa kontrol ng daloy, pag-optimize ng enerhiya, at pagiging epektibo sa gastos.

6. Paano Tamang Mag-install at Magkonekta ng 45° PE Pipe Elbow?

Direktang tinutukoy ng kalidad ng pag-install ng 45° PE pipe elbow ang kaligtasan sa pagpapatakbo at pag-seal ng buong sistema ng piping. Ang wastong koneksyon ay mahalaga upang maiwasan ang mga paglabas at pagkabigo sa hinaharap. Ang pinakakaraniwang ginagamit na propesyonal na mga diskarte sa koneksyon ay ang heat fusion (kabilang ang butt at socket) at electric fusion.

6.1 Butt Fusion (Angkop para sa Malaking Diameter na Pipe)

Ang butt fusion ay isa sa mga pinakasecure na paraan para sa pagkonekta ng mga PE pipe at elbows. Pinagsasama nito ang fitting at pipe sa isang piraso, na nagbibigay ng mahusay na sealing.

• Paghahanda at Pag-align: I-secure ang PE 45° elbow at ang PE pipe na idudugtong sa hot melt machine frame, na tinitiyak ang pagkakahanay ng mga axes na may deviation na hindi hihigit sa 10% ng kapal ng pader.


• Paggiling: Gumamit ng milling cutter upang gilingin ang mga dulo ng elbow at pipe hanggang ang magkabilang dulo ay patag, makinis, at patayo sa axis, na gumagawa ng tuluy-tuloy na mga chips.


• Pagpainit at Pagpapanatili ng init: Maglagay ng heating plate (karaniwang nasa 200°C hanggang 220°C) sa pagitan ng dalawang dulo at ilapat ang katamtamang presyon upang mahigpit na ihanay ang mga dulo. Ang yugtong ito ay kritikal, tinitiyak ang pare-parehong pag-init at pagbuo ng flange, na nakakamit ang ganap na pagsasanib ng materyal.


• Pag-alis ng Plate at Pagpindot: Mabilis na alisin ang heating plate at agad na ilapat ang tinukoy na joint pressure. Ang presyur na ito ay dapat na mapanatili nang tuluy-tuloy upang matiyak ang sapat na pagsasabog at pagbubuklod ng mga tinunaw na materyales.


• Paglamig at Paghawak ng Presyon: Panatilihin ang joint pressure (i.e., hold pressure) para sa tinukoy na oras. I-release lamang ang frame ng makina pagkatapos na natural na lumamig ang joint sa tinukoy na temperatura maaari bang maikonekta ang joint.



6.2 Electric Fusion (Naaangkop sa Iba't ibang Diameter at Kumplikadong Kondisyon sa Paggawa)

Gumagamit ang Electrofusion ng mga naka-pre-embed na heating wire sa loob ng mga fitting para matunaw ang contact surface sa pagitan ng elbow at pipe, na lumilikha ng maaasahang koneksyon. Nag-aalok ito ng kadalian ng operasyon at mataas na pagiging maaasahan.

• Paglilinis at Pag-scrape: Ito ang pinakamahalagang hakbang sa electric fusion. Gumamit ng mga espesyal na tool upang maalis nang husto ang layer ng oxide (pag-scrape) mula sa socket at spigot na bahagi ng 45° elbow ng PE fitting upang matiyak ang malinis na ibabaw ng koneksyon.


• Paglalagay ng Fitting: Ipasok ang nasimot na tubo sa 45° elbow ng PE fitting at i-secure ito ng isang positioning fixture upang matiyak ang pare-pareho at walang stress na agwat sa pagitan ng pipe at fitting.


• Power Heating: Ikonekta ang electric fusion welder at ipasok o itakda ang mga parameter ng pag-init tulad ng boltahe at oras ayon sa barcode sa fitting. Kapag ang kapangyarihan ay inilapat, ang panloob na heating wire ay umiinit, natutunaw ang polyethylene na materyal at pinupunan ang puwang.


• Paglamig at Pagpapanatili: Pagkatapos mailapat ang kapangyarihan, ang kabit ay dapat na natural na palamig ayon sa tinukoy na oras ng paglamig. Sa panahong ito, ang kasukasuan ay hindi dapat ilipat o hawakan. Pagkatapos lamang makumpleto ang paglamig ay makakamit ng koneksyon ang idinisenyong lakas at selyo nito.



7. Ano ang mga karaniwang PE 45° elbow failure?

Bagaman PE Pipe Fittings 45° Elbow nag-aalok ng mahusay na tibay at paglaban sa kaagnasan, ang hindi wastong operasyon o mga kadahilanan sa kapaligiran ay maaari pa ring magdulot ng ilang karaniwang pagkabigo sa panahon ng pag-install at pangmatagalang paggamit.

7.1 Mga pagkabigo sa pag-install at koneksyon (pangunahing humahantong sa pagtagas)

7.2 Mga pagkabigo sa pangmatagalang operasyon (nakakaapekto sa kaligtasan ng system)

Sa pamamagitan ng pag-unawa sa mga karaniwang kabiguan na ito, hindi lamang mas mauunawaan ng mga user ang mga limitasyon ng PE Pipe Fittings 45° Elbow ngunit magsasagawa din ng mas maagap na mga hakbang sa pag-iwas sa panahon ng pag-install at pagpapanatili, na tinitiyak ang pangmatagalang matatag na operasyon at kahusayan sa pagkontrol ng fluid ng piping system.
