Ang istraktura, prinsipyo at concentric/eccentric na gabay sa pagpili ng PE eccentric reducer

Kapag ikinonekta ang dalawang tubo na may iba't ibang diameter, ang pagbabawas ng mga kabit ay nagiging mahalaga. Gayunpaman, ang mga tradisyonal na concentric na disenyo ay may mga likas na disbentaha kapag humahawak ng ilang mga likido at mga kondisyon ng pagpapatakbo. Dahil dito, PE sira-sira reducer , sa kanilang natatanging disenyo ng istruktura at mahusay na pagganap, ay naging propesyonal na pagpipilian para sa paglutas ng mga kumplikadong problema sa likido.

1. Ano ang PE sira-sira reducer?

A PE sira-sira reducer ay isang espesyal na angkop na ginagamit upang makamit ang isang maayos na paglipat sa pagitan ng mga diameter ng tubo. Ginawa ng matibay na polyethylene (PE), nag-aalok ito ng mahusay na resistensya sa kaagnasan, mataas na lakas, magaan na konstruksyon, at mahusay na panlaban sa kemikal, na ginagawa itong malawakang ginagamit sa iba't ibang larangan, kabilang ang pangangalaga ng tubig, gas, at chemical engineering.

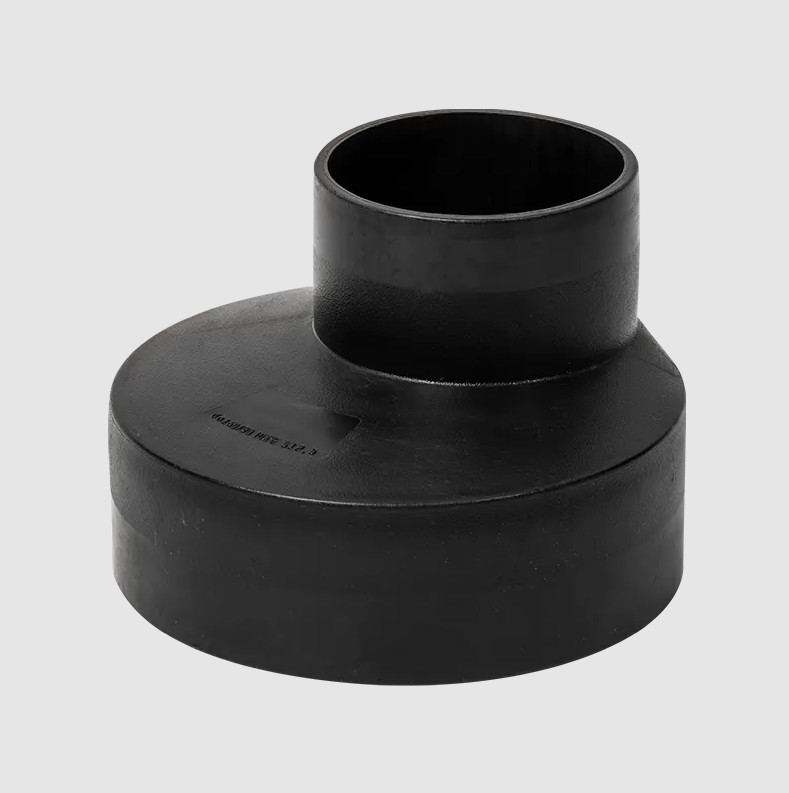

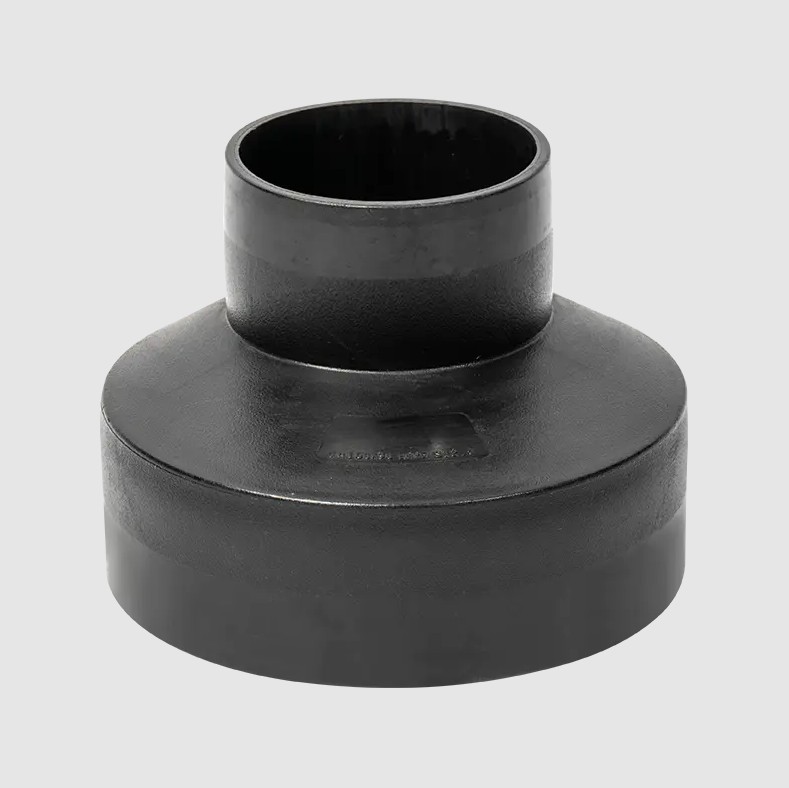

Hindi tulad ng conventional concentric reducer, ang mga centerline ng dalawang dulo ng a PE sira-sira reducer —ang mas malaki at mas maliliit na diyametro—ay hindi nagtutugma, ngunit na-offset. Sa istruktura, nagpapakita ito ng asymmetrical tapered transition, na ang isang gilid ay nananatiling tuwid habang ang kabilang gilid ay nangingiting. Ito ang kakaibang sira-sirang disenyo na nagbibigay dito ng pangunahing bentahe sa kontrol ng likido.

2. Ano ang prinsipyo sa likod ng PE eccentric reducer?

Ang prinsipyo ng pagpapatakbo ng PE sira-sira reducer ay batay sa fluid dynamics optimization upang maalis ang dalawang pangunahing hamon sa engineering na maaaring lumitaw sa mga pagbabago sa diameter sa mga pahalang na pipeline: cavitation at solids settling.

Sa mga pahalang na pipeline, ang mga tradisyunal na concentric reducer ay nagreresulta sa mga istrukturang discontinuities sa fluid path sa itaas o ibaba:

• Pag-aalis sa Panganib ng Cavitation (Pahalang na Flat-Top na Pag-install): Kapag nagdadala ng mga likido, kung ang tuwid na bahagi ng reducer ay matatagpuan sa tuktok ng pipeline (i.e., flat-top installation), pinipigilan ng disenyo na ito ang akumulasyon ng gas sa transition zone kung saan tumataas ang diameter, na pumipigil sa pagbuo ng mga air pocket o cavitation. Ang cavitation ay isang pangunahing sanhi ng cavitation, vibration, at pinsala sa mga pump body. Samakatuwid, ang flat-top na pag-install ng mga sira-sira na reducer sa mga linya ng pump suction ay mahalaga para sa pagprotekta sa mga kagamitan.


• Pag-iwas sa Solid Settling (Pahalang na Pag-install ng Flat-Bottom): Kapag naghahatid ng mga likidong naglalaman ng mga solidong particle (tulad ng slurry, dumi sa alkantarilya, at ore slurry), kung ang tuwid na bahagi ng reducer ay matatagpuan sa ilalim ng tubo (ibig sabihin, flat-bottom installation), sinisigurado nito ang tuluy-tuloy at makinis na ilalim ng tubo, na inaalis ang "mga patay na zone" kung saan bumagal o tumitigil ang likido. Ito ay epektibong pinipigilan ang mga solidong particle mula sa pag-aayos, pag-iipon, at pagsasama-sama sa pagbabago ng diameter, na pangunahing binabawasan ang panganib ng pagbara ng tubo.



3. Kailan Gamitin ang PE Eccentric Reducer?

Dahil sa kanilang natatanging kakayahan sa pag-optimize ng daloy, PE sira-sira reducer ay pangunahing ginagamit sa mga sumusunod na kritikal na aplikasyon na may mga espesyal na kinakailangan para sa likidong kapaligiran:

• Proteksyon sa Pump Inlet: Ito ang pinakakaraniwang senaryo ng aplikasyon. Upang matiyak ang maayos at walang bula na daloy ng fluid papunta sa pump, ang lahat ng reducer na konektado sa horizontal pump inlet ay dapat na flat-top mounted PE eccentric reducer.


• Naglalaman ng Solids: Sa mga industriya tulad ng pagpoproseso ng kemikal, pagmimina, at paggamot ng wastewater, ang mga pipeline na naghahatid ng malalaking halaga ng mga suspendidong solid, slurries, o high-viscosity media ay dapat gumamit ng flat-bottom installation upang maiwasan ang pag-aayos.


• Drainage ng Pipe at Daloy ng Gravity: Kapag ang disenyo ng pipeline ay nangangailangan ng kumpletong drainage ng medium, o kapag ang pipeline ay umaasa sa gravity para sa fluid transport, ang flat-bottomed eccentric reducer ay nagsisiguro ng kumpletong drainage at pinipigilan ang natitirang likido na naipon.


4. Ano ang pagkakaiba sa pagitan ng concentric reducer at PE eccentric reducer?

Bagama't ang parehong concentric reducer at PE eccentric reducer ay ginagamit upang bawasan ang mga diameter ng pipe, naiiba ang mga ito sa istruktura at paggana:

• Pangunahing Pagkakaiba sa Istruktura: Ang mga concentric reducer ay perpektong simetriko na mga frustum, na nakahanay ang mga centerline ng kanilang dalawang dulo. Ang PE eccentric reducer, sa kabilang banda, ay may offset centerline at structurally asymmetrical, na ang isang gilid ay tuwid.


• Mga Pagkakaiba sa Naaangkop na Kundisyon sa Pagpapatakbo: Ang mga concentric reducer ay angkop para sa mga aplikasyon kung saan ang mga katangian ng likido ay hindi gaanong kritikal o kung saan ang pagbabago ng diameter ng tubo ay nangyayari lalo na sa patayong direksyon (tulad ng mga risers). Ang PE eccentric reducer, sa kabilang banda, ay idinisenyo upang tugunan ang partikular na fluid dynamics na mga hamon ng mga pahalang na pipeline at ito ay isang espesyal na solusyon para sa pagtugon sa mga isyu sa sedimentation at cavitation.


• Epekto sa Fluids: Kapag naka-install nang pahalang, ang mga depekto sa disenyo sa mga concentric na tubo ay maaaring humantong sa hindi pantay na mga rate ng daloy at lumikha ng mga puwang sa itaas kung saan maaaring maipon ang gas o mga lugar sa ibaba kung saan madaling mabuo ang sedimentation, pagtaas ng dalas ng pagpapanatili ng system at mga panganib sa pagpapatakbo.


  Paghahambing ng Tampok	Concentric Reducer	PE Eccentric Reducer
  Centerline	Ang mga centerline ng dalawang dulo ng tubo ay nag-tutugma (coaxial).	Ang mga centerline ng dalawang dulo ng pipe ay offset (non-coaxial).
  Hugis	Isang simetriko na hugis ng frustum.	Nagtatampok ito ng asymmetrical taper na may flat na isang gilid.
  Mga Bentahe ng Pag-install	Ginagamit para sa vertical pipe installation o short-distance pipe reduction.	Maaari itong mai-install sa mga pahalang na tubo upang maalis ang mga isyu sa sedimentation at cavitation.
  Mga Epekto ng Fluid	Madaling makabuo ng mga air pocket sa itaas (pahalang) o sedimentation area sa ibaba (pahalang).	Ang disenyo ng flush ay nag-o-optimize ng pamamahagi ng likido at binabawasan ang resistensya ng daloy.
  Mga Naaangkop na Fluids	Ginagamit para sa malinis na gas o malinis na likido.	Ito ay angkop para sa mga likidong naglalaman ng mga solidong particle, slurries, o mga madaling makabuo ng gas.

5. Ano ang mga pakinabang ng PE eccentric reducer?

Ang pagpili ng PE eccentric reducer ay hindi lamang tungkol sa pagtugon sa mga detalye ng disenyo; isa rin itong pangmatagalang pamumuhunan sa buong sistema ng piping. Kasama sa mga benepisyo ang:

• Pinahabang Buhay ng Kagamitan: Sa pamamagitan ng epektibong pag-aalis ng cavitation sa pump suction inlet, ang pinsala ng cavitation sa pump impeller at inner chamber ay makabuluhang nabawasan, na makabuluhang nagpapahaba ng buhay ng serbisyo ng mga mamahaling kagamitan.


• Mga Pinababang Gastos sa Operating: Sa pamamagitan ng pagpigil sa solid particle settling at blockage, ang pipe flushing, desilting, at maintenance downtime ay nababawasan, na nagpapahusay ng system efficiency at reliability.


• Mataas na Fluid Transfer Efficiency: Ang makinis na disenyo ng paglipat ay nagpapaliit ng tuluy-tuloy na turbulence, binabawasan ang pagkawala ng presyon, at tinitiyak ang maayos na paglipat ng likido.


• Napakahusay na tibay: Ang materyal na PE na ginamit ay nag-aalok ng mahusay na wear resistance at chemical stability, na tinitiyak ang pangmatagalang operasyon sa malupit na kapaligiran.



6. Kailan ako dapat gumamit ng PE eccentric reducer at kailan ako dapat gumamit ng concentric reducer?

Ang desisyon sa pagpili ay dapat na mahigpit na sumunod sa mga katangian ng likido at ang oryentasyon ng pag-install ng pipe:

• Pagpili ng PE eccentric reducer:
  • Sa mga pahalang na tubo, kapag naghahatid ng mga likidong naglalaman ng mga solidong particle, slurries, o high-viscosity fluid, ang isang flat-bottom na pag-install ay mahalaga.


  • Sa mga pahalang na tubo, kapag kumokonekta sa suction port ng isang pump o iba pang kagamitan na sensitibo sa akumulasyon ng gas, ang isang flat-top na pag-install ay mahalaga.


• Pagpili ng concentric reducer:
  • Sa mga vertical na tubo, kung ang daloy ay pataas o pababa, ang impluwensya ng gravity ay nagsisiguro ng medyo pare-parehong pamamahagi ng daloy, kaya ang isang concentric reducer ay sapat.


  • Sa mga pahalang na tubo, kapag naghahatid ng malinis, walang sediment, at mga likidong madaling kapitan ng gas (tulad ng ilang malinis na tubig o hangin) at kapag hindi nababahala ang pagkawala ng presyon sa pagbabago ng tubo, ang PE eccentric reducer ay ang hindi kompromiso na pamantayan.



Sa madaling salita, para sa anumang pahalang na pagbabago ng tubo na kinasasangkutan ng kalinisan ng likido, proteksyon ng bomba, at pag-draining ng tubo, ang PE eccentric reducer ay ang hindi kompromiso na pamantayan.

7. Paano ko matutukoy ang centerline ng PE eccentric reducer?

Sa panahon ng pag-install sa site, ang pagtiyak sa tamang oryentasyon ng mga PE eccentric reducer ay mahalaga para maiwasan ang mga pagkabigo sa disenyo. Ito ay hindi karaniwang isang bagay ng pagkalkula ng geometric centerline, ngunit sa halip ay isang bagay ng functional positioning:

Prinsipyo ng pagpoposisyon: Tinutukoy ng function ang flushness.

• Pag-iwas sa sedimentation: Kung ang layunin ay upang maiwasan ang solid particle sedimentation, tiyaking ang tuwid na bahagi ng fitting ay nasa ilalim ng pipe. Sa panahon ng pag-install, gumamit ng isang tool tulad ng isang antas upang tiyak na ihanay ang ilalim na panloob na mga dingding ng reducer at ang seksyon ng tuwid na tubo.


• Pag-alis ng mga air pocket: Kung ang layunin ay maiwasan ang akumulasyon ng gas sa itaas, tiyaking ang tuwid na bahagi ng fitting ay nasa tuktok ng tubo. Ito ay mahalaga kapag kumokonekta sa pump suction.



Tinitiyak ng wastong pag-install na ganap na maisagawa ng fitting ang function ng pag-optimize ng daloy nito, na pinapalaki ang pagiging maaasahan at tibay ng buong PE piping system.

8. Ano ang mga paraan ng koneksyon para sa PE eccentric reducer?

Bilang isang pangunahing bahagi sa isang sistema ng tubo, ang mga benepisyo sa pagganap ng mga PE eccentric reducer (pag-aalis ng mga air pocket at pagpigil sa sedimentation) ay nangangailangan ng maaasahan at matibay na mga koneksyon upang ganap na maisakatuparan ang kanilang mga benepisyo. Ang teknolohiya ng koneksyon ng polyethylene (PE) pipe ay nasa core ng modernong pipeline engineering, at ang kalidad ng koneksyon ay direktang nakakaapekto sa sealing, pressure-bearing capacity, at buhay ng serbisyo ng buong system.

1. Hot-Melt Butt Fusion: Ang Unang Pagpipilian para sa Lakas at Ekonomiya

Ang Hot-Melt Butt Fusion ay ang pinakakaraniwang ginagamit at matipid na teknolohiya ng koneksyon para sa mga pipe ng PE, partikular na angkop para sa mga malalaking-diameter na PE eccentric reducer. Ang paraan ng koneksyon na ito ay nagpapainit at nakaka-pressure sa mga pipe fitting at dulo ng pipe, na nagiging sanhi ng mga ito upang matunaw at muling mag-fuse, na bumubuo ng isang solong, integral joint na may mga katangiang naaayon sa parent material.

2. Electrofusion: Isang Mainam na Pagpipilian para sa Mataas na Pagkakaaasahan at Kumplikadong Kapaligiran

Gumagamit ang Electrofusion ng heating wire na naka-embed sa loob ng electrofusion fitting (tulad ng eccentric reducer) upang makabuo ng init, na natutunaw ang contact surface sa pagitan ng fitting at pipe. Ang paglamig ay lumilikha ng isang mahigpit na koneksyon.

3. Koneksyon ng Flange: Isang Tulay para sa Pagkonekta ng Magkaibang Materyal at Kagamitan

Ang flange connection ay ang karaniwang paraan para sa pagkonekta ng PE eccentric reducer sa mga metal pipe, valve, pump, o iba pang kagamitang hindi PE. Gumagamit ang koneksyon na ito ng pares ng flanges, gasket, at set ng bolts para gumawa ng mechanical seal.
