Bakit hindi tumutulo ang mga pipe ng PE?

Sa modernong industriya at pagtatayo ng imprastraktura sa lunsod, para man sa mga high-pressure na pipeline ng gas, mga munisipal na network ng supply ng tubig, o espesyal na transportasyon ng likido, ang kalidad ng mga koneksyon sa PE pipe ay nananatiling napakataas. Ang mga tradisyunal na mekanikal na koneksyon o simpleng paraan ng hot-melt ay kadalasang nabigo upang ganap na maalis ang pagtagas sa panahon ng pangmatagalang operasyon, lalo na sa mga kumplikadong kapaligiran sa ilalim ng lupa at napapailalim sa mga pagbabago sa kapaligiran. Ito ay laban sa backdrop na ito PE electro fusion pipe clamps , sa kanilang superyor na "leak-free" na electrofusion na teknolohiya, ay naging isang rebolusyonaryong solusyon para sa koneksyon ng tubo, unti-unting nagtatakda ng mga bagong pamantayan sa industriya.

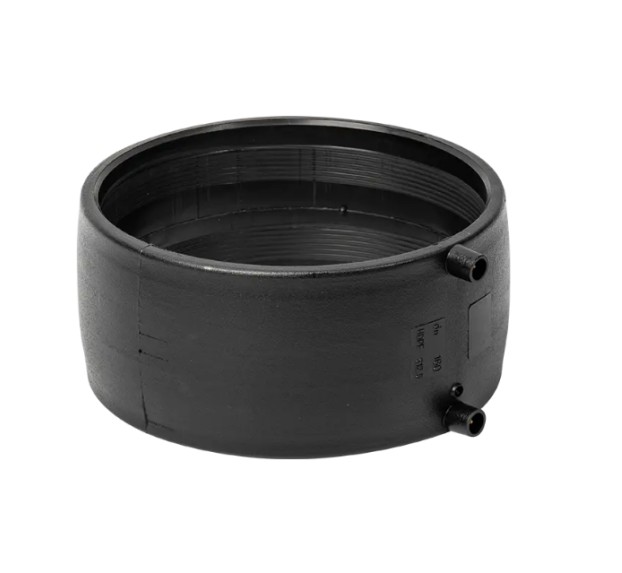

Ang PE electrofusion pipe clamp (polyethylene electrofusion coupler) ay isang angkop na partikular na idinisenyo para sa pagkonekta ng mga polyethylene (PE) pipe. Ang pinakanatatanging tampok nito ay isang high-resistivity heating wire na tiyak na naka-embed sa loob ng panloob na dingding ng clamp.

Ang pangunahing pag-andar nito

Ang pangunahing pag-andar nito ay ang paggamit ng mataas na temperatura na nabuo ng kasalukuyang upang itali ang clamp sa panlabas na dingding ng PE pipe na ikokonekta, sa antas ng molekular. Kapag ang isang dedikadong electrofusion welding machine ay inilapat sa clamp, ang heating wire ay umiinit, mabilis na nagkokonekta sa mga materyales ng PE sa lugar ng contact. Sa prosesong ito, ang PE molecular chain sa loob ng connector ay sumasailalim sa interconnection, diffusion, at cross-linking. Pagkatapos ng paglamig at solidification, ang joint at ang pipe body ay nagiging isang hindi mahahalata, ganap na homogenous na kabuuan. Nangangahulugan ito na ang buhay ng serbisyo, lakas, at resistensya ng kaagnasan ng magkasanib ay eksaktong kapareho ng materyal ng tubo, sa panimula ay inaalis ang panganib ng pag-clamp at pagtagas ng tubo na dulot ng mga pagkakaiba sa materyal o pagtanda ng seal.

Ang pagiging maaasahan ng teknolohiya ng electrofusion ay nagmumula sa tumpak na kinokontrol na prinsipyo ng pagpapatakbo nito, na nagbubunga naman ng maraming mahahalagang pangunahing bentahe:

Prinsipyo ng Pagpapatakbo

Ang buong proseso ay sumusunod sa isang tiyak na cycle. Una, lubusang nililinis at kinukuskos ng installer ang lugar ng magkasanib na tubo (pababa sa layer ng oxide). Pagkatapos, ang isang pipe clamp ay ipinasok sa pipe at ang barcode sa clamp ay ini-scan ng welding machine. Awtomatikong kinikilala at isinasagawa ng welding machine ang preset na kasalukuyang at mga parameter. Ang kasalukuyang-generated heating wire ay nagpapainit sa tubo, nagsasagawa ng init at nagiging sanhi ng pagsali ng PE material sa ilalim ng isang tiyak na presyon. Pagkatapos ng paglamig, ang mga molecule ay nakahanay, sa huli ay bumubuo ng isang PE pipe joint na may napakalakas na lakas ng makunat.

Mga Pangunahing Kalamangan

• Lubhang Maaasahan at Masikip: Nakakamit nito ang molecular-level fusion sa pagitan ng pipe fitting at ng pipe, na nagreresulta sa isang joint na mas malakas pa kaysa sa pipe mismo at ganap na nag-aalis ng mga tagas na dulot ng pagtanda at pagkabigo ng mga gasket, O-ring, at iba pang mga bahagi.


• Standardized at Traceable Construction Operations: Ang mga modernong electrofusion welding machine ay kadalasang may kasamang mga kakayahan sa pag-log ng data. Awtomatikong kinokontrol nito ang boltahe at oras sa proseso ng welding, na inaalis ang mga artifact na maaaring mangyari sa tradisyunal na manual na operasyon. Ang lahat ng mga parameter ng welding, mga oras, at mga resulta ay naitala, na tinitiyak ang traceability para sa kalidad ng proyekto.


• Napakahusay na kakayahang umangkop sa mga kumplikadong kapaligiran: Kamakailan, para sa hot-melt butt welding, na nangangailangan ng mataas na pipe alignment at napapailalim sa pagtaas ng hangin, buhangin, at mga impluwensya sa temperatura, PE electric fusion pipe clamps nag-aalok ng higit na mahusay na pagtutol sa mga panlabas na kapaligiran sa panahon ng pag-install, na ginagawa itong partikular na angkop para sa mga kumplikadong kondisyon sa pagtatrabaho tulad ng mga nakakulong, masikip na espasyo, o mga paghuhukay ng kanal.



Sa aktwal na mga aplikasyon sa engineering, ang PE electric fusion pipe clamp ay nagbibigay ng mga tumpak na solusyon sa ilang mahahalagang sakit ng tradisyonal na pag-install ng pipe:

Paglutas ng problema ng hindi pantay na kalidad

Ang mga tradisyunal na pamamaraan ay nakikipaglaban sa pare-parehong karanasan ng manggagawa, katumpakan ng pagkakahanay, at temperatura ng pag-init. Awtomatikong kinokontrol ng mga electric fusion pipe clamp ang mga parameter ng welding, pinapaliit ang mga pangunahing variable ng kalidad, tinitiyak ang pare-pareho at lubos na matatag na kalidad ng koneksyon.

Paglutas sa hamon ng pagtatrabaho sa mga nakakulong na espasyo

Ang tradisyonal na hot-melt butt welding equipment ay malaki at nangangailangan ng sapat na gumaganang ibabaw. Nag-aalok ang mga electric fusion pipe clamp at welder ng flexible na operasyon, na ginagawang madali ang pag-install ng pipe sa mga basement, tunnel, o mga kasalukuyang tore.

Lutasin ang mabilis at seismic na mga kinakailangan ng pipeline

Ang pinagsamang nabuo sa pamamagitan ng koneksyon ng electric fusion ay may mahusay na kakayahang umangkop, na maaaring epektibong sumipsip ng liksi na dulot ng pag-aayos ng pundasyon, mga pagbabago sa temperatura o maliliit na lindol, at makabuluhang mapahusay ang seismic resistance at pangmatagalang iniksyon ng buong pipeline system.

Kahit na ang teknolohiya ng electrofusion mismo ay lubos na maaasahan, sa aktwal na operasyon, ang isang maliit na bilang ng mga pagtagas ng pipe clamp ay kadalasang nagreresulta mula sa kapabayaan sa mga detalye ng konstruksiyon.

Hindi sapat na paghahanda sa ibabaw ng tubo

Ito ay maaaring maging sanhi ng pagkadiskonekta. Kung ang oxide layer sa ibabaw ng pipe (isang layer na nagpoprotekta sa PE pipe mula sa pagtanda) ay hindi lubusang nasimot ng isang nakalaang scraper bago kumonekta, o kung ang dumi, langis, o materyal na pinagbabatayan ay nananatili sa magkasanib na bahagi, ito ay maaaring humantong sa hindi sapat na contact at malamig na weld, na maaaring magdulot ng pagtagas.

Ang oras ay mahalaga

Pagkatapos ng hinang, ang materyal ng PE ay nangangailangan ng ilang oras upang ganap na palamig at patigasin, na maibabalik ang buong mekanikal na lakas nito. Kung ang tubo ay inilipat nang maaga, o kung ang mga panlabas na puwersa ay inilapat sa magkasanib na bahagi o ang mga pagsubok sa presyon ay isinasagawa sa huling panahon ng paglamig na ito (karaniwan ay mahigpit na tinukoy), ang magkasanib, na nasa plastik pa rin, ay maaaring masira, na magreresulta sa isang maikling circuit.

Mga parameter ng welding o pagpapatakbo ng power supply

Maaaring makaapekto sa tumpak na pag-init at preheating ng heating wire ang paggamit ng mga hindi tugmang parameter ng welding (tulad ng hindi tamang oras ng welding) o pagpilit sa koneksyon na may napaka-unstable na power supply.

Samakatuwid, ang mahigpit na pagsunod sa standardized na proseso ng "paglilinis" → scraping → alignment → welding → "sapat na paglamig" ay susi sa pagtiyak ng matagumpay na PE electric fusion pipe clamp connection.

Sa panahon ng pag-aayos at pagpapanatili ng pipeline, madalas itanong ng mga technician: Maaari bang muling i-fused ang PE electric fusion pipe clamp joints?

Ang mga regulasyon sa industriya at mga teknikal na pamantayan ay nagbibigay ng sagot: mahigpit na ipinagbabawal.

Ang mga clamp ng PE pipe ay idinisenyo para sa madalian, hindi direktang pagsasanib. Ang muling pagsasanib ng isang nakumpletong joint ay maaaring magkaroon ng mga sumusunod na seryosong kahihinatnan:

• Materyal na Thermal Stress at Pagkasira: Ang materyal ng PE ay nakabuo ng isang matatag na istraktura sa panahon ng paunang koneksyon at proseso ng paglamig. Ang muling pag-init ay maaaring magdulot ng localized na overheating, na nagreresulta sa labis na thermal stress o pagkasira ng istruktura ng PE polymer, na humahantong sa pagkasira ng pagganap ng materyal at pagbawi ng lakas sa lugar ng koneksyon.


• Pagkabigo ng Heating Wire: Ang mga heating wire ay idinisenyo para sa tumpak, single-pass na pagpainit. Ang muling pagpapasigla sa heating wire ay maaaring magresulta sa hindi pantay na pamamahagi ng init, bahagyang pagkasunog, o kawalan ng kakayahan na makamit ang pare-parehong pag-init, na ganap na nakakagambala sa kalidad ng magkasanib na bahagi.



Samakatuwid, kung may anumang mga problema na lumitaw sa isang naka-install na PE electrofusion pipe joint, ang tamang paraan ng pag-aayos ay putulin ang buong joint at muling ikonekta ito gamit ang isang bagong PE electrofusion pipe clamp sa isang malusog na lokasyon sa pipe. Tinitiyak nito ang pangmatagalang ligtas at maaasahang operasyon ng piping system.

Sa larangan ng polyethylene (PE) pipe connection technology, ang butt fusion at PE electro fusion pipe clamp ay pangunahing at malawak na tinatanggap na mga pamamaraan. Bagama't pareho silang nakakamit ng mga permanenteng koneksyon ng mga pipe ng PE, naiiba ang mga ito sa kanilang mga prinsipyo, aplikasyon, at kontrol sa kalidad ng koneksyon, na tinutukoy ang kanilang mga natatanging tungkulin sa mga proyektong pang-inhinyero.

1. Mga Pagkakaiba sa Mga Prinsipyo at Mga Form ng Koneksyon

2. Mga Kinakailangan sa Kapaligiran at Kagamitan sa Konstruksyon

Ang pinakamalaking pagkakaiba sa pagitan ng electrofusion at electrofusion ay nakasalalay sa kanilang kakayahang umangkop sa pagpapatakbo sa lugar ng konstruksiyon:

Mga Limitasyon sa Site: Ang mga clamp ng electrofusion pipe ay compact, na nangangailangan ng mas kaunting pagkakahanay, na ginagawang angkop ang mga ito para sa tumpak at limitadong mga espasyo, gumagana sa ibaba ng ibabaw, o sa mga kumplikadong kapaligiran tulad ng pag-aayos ng pipeline kung saan mahirap ang pag-deploy ng malalaking kagamitan.

Pagkakatugma ng Pipe Diameter: Ang mga electric fusion pipe clamp ay nag-aalok ng makabuluhang mga pakinabang at pare-parehong kalidad para sa pagkonekta ng maliliit at katamtamang laki ng mga tubo (hal., DN 20 hanggang DN 315). Ang mga butt fusion machine ay mas angkop para sa pangunahing pagtatayo ng malalaking diameter na mga tubo.

Pagiging kumplikado ng pagpapatakbo: Ang proseso ng electric fusion ay lubos na awtomatiko. Ini-scan ng welder ang pipe sequence at awtomatikong kinokontrol ang mga parameter ng welding, na makabuluhang binabawasan ang pag-asa sa karanasan ng manggagawa at ginagawang mas madaling i-standardize at trace ang kalidad. Ang butt fusion, sa kabilang banda, ay nangangailangan ng napakataas na katumpakan, temperatura ng pag-init, at kontrol ng presyon, at higit na umaasa sa karanasan ng operator.

3. Cost-Benefit Tradeoff

Bagama't ang materyal na halaga ng isang pipe clamp ay karaniwang sumasaklaw sa enerhiya na natupok at pagkawala ng tubo sa panahon ng proseso ng mainit na pagsasanib, ang pangkalahatang kahusayan ay kadalasang mas mataas:

• Pinababang Panganib sa Leakage: Nag-aalok ang mga electric fusion na koneksyon ng higit na pagiging maaasahan at standardisasyon, na nagreresulta sa napakababang rate ng pagtagas sa pangmatagalang operasyon, na binabawasan ang mga gastos sa pagpapanatili at pagkumpuni para sa mga na-upgrade na bersyon.


• Nakakatipid sa Oras ng Konstruksyon: Ang proseso ng koneksyon ng electric fusion ay mas compact at mahusay, lalo na sa mga lokasyon ng field o mga lugar na may mataas na trapiko, kung saan ang makabuluhang pag-install ng pipe at oras ng kalsada ay maaaring i-save.



Ang mga hot-butt fusion pipe ay inuuna ang kahusayan at mga materyales, at mainam para sa malalaking diameter ng pipe at cost-effective na konstruksyon. PE electric fusion pipe clamps , sa kabilang banda, ay nag-aalok ng mataas na pagiging maaasahan, kakayahang umangkop sa mga kumplikadong kapaligiran, at masusubaybayang kontrol sa kalidad, na ginagawa silang mas pinili para sa mga municipal pipe network, gas system, at mataas na pamantayang proyekto.

Ang bentahe ng PE electric technology system ay nakasalalay hindi lamang sa mataas na pagiging maaasahan ng mga straight-through pipe clamp, kundi pati na rin sa malawak at komprehensibong hanay ng mga fitting nito, na kayang hawakan ang halos lahat ng mga liko, mga pagbabago sa diameter, mga sanga, at mga kinakailangan sa pagganap sa mga sistema ng fusion pipe.

1. Mga Pangunahing Koneksyon at Pagbabago ng Direksyon

Mga electric straight-through pipe clamp (coupler): Ang pundasyon ng mga straight-line pipe na koneksyon at ang pinakakaraniwang ginagamit na angkop, na ginagamit upang ikonekta ang dalawang PE pipe ng parehong diameter.

Electrofusion elbows: Ginagamit upang baguhin ang direksyon ng mga tubo. Kasama sa mga karaniwang halimbawa ang 90° at 45° electric fusion elbows, na ginagamit upang makamit ang pahalang o patayong mga liko sa mga tulay.

Electrofusion tee (katumbas/reducing tee): Ginagamit para sa pagsasanga ng tubo.

Mga tee na may pantay na diameter: Magagamit sa tatlong diameters.

Pagbawas ng mga tee: Magagamit para sa mga pangunahing linya at support tower na may iba't ibang diameter, daloy ng pagtugon o mga kinakailangan sa pamamahagi ng presyon.

Electrofusion reducer: Ginagamit upang ikonekta ang mga tubo ng iba't ibang mga diameter, pagkamit ng makinis, stepped na mga koneksyon.

Mga takip ng pagtatapos ng electrofusion: Ginagamit para sa sealing o pansamantalang plugging upang matiyak ang higpit ng mga sistema ng piping.

2. Mga Saddle at Espesyal na Function na Pipe Fitting

Ang mga saddle ay mga pangunahing produkto na ginagamit sa teknolohiya ng electrofusion upang malutas ang mga in-service na pipe opening, branching, o emergency repair na mga pangangailangan, na nagpapakita ng napakalaking halaga ng aplikasyon ng electrofusion:

Electrofusion Water/Gas Branch Saddles: Ginagamit upang lumikha ng bagong branch pipe mula sa isang pangunahing linya nang hindi nakakaabala sa pagpapatakbo ng pangunahing linya. Naglalaman ang mga ito ng panloob na mga blades ng pagputol, na nagpapahintulot para sa pagbubukas ng isang bagong tubo gamit ang isang tool pagkatapos ng hinang.

Mga Electrofusion Stop-Off Saddle: Ginagamit upang pansamantalang harangan o limitahan ang daloy sa panahon ng emergency na pag-aayos sa mga pipeline ng gas o fluid. Ang mga ito ay isang tool sa kaligtasan para sa mga may presyon na operasyon at pag-aayos ng emergency.

Electrofusion Transition Fitting: Ginagamit upang ikonekta ang mga pipe ng PE sa iba pang mga materyales (tulad ng bakal, cast iron, at tanso). Ang mga fitting na ito ay karaniwang may electrofusion PE connector sa simula at isang metal na sinulid o flanged connector sa kabilang dulo.

Electrofusion Valves/Electrofusion Connecting Valves: Ang ilang mga high-end na balbula ay idinisenyo na may mga koneksyon sa electrofusion, na nagbibigay-daan sa mga ito na direktang mai-install sa mga balbula ng PE sa pamamagitan ng electrofusion, na tinitiyak ang isang mahigpit na seal sa pagitan ng balbula at ng tubo.

Ang komprehensibo at napaka-espesyal na linya ng PE electrofusion fitting na ito ay nagbibigay-daan sa mga inhinyero na magdisenyo at mag-install ng mga modernong PE pipe connection system na nakakatugon sa magkakaibang kumplikadong mga kondisyon sa pagpapatakbo at mataas na mga pamantayan sa kaligtasan.
