Paano Mag-install ng Electric Fusion 90° Elbow?

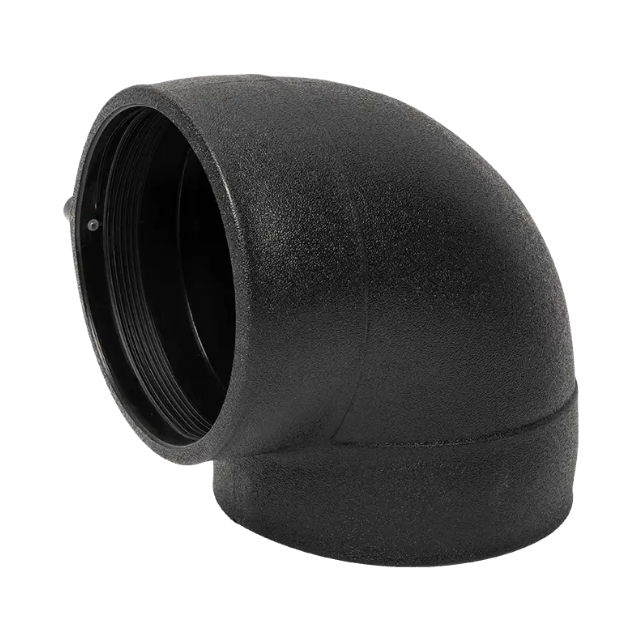

Sa modernong pipeline engineering, ang mga polyethylene (PE) pipe ay malawakang ginagamit dahil sa kanilang mahusay na corrosion resistance at tibay. Ang Electric Fusion 90° Elbow , isang mahalagang bahagi na nagkokonekta sa mga tubo na ito, ay nagsisiguro sa kaligtasan at pagiging maaasahan ng sistema ng pipeline kapag nagbabago ng direksyon. Ang tamang pag-install ay mahalaga upang matiyak ang pangmatagalang matatag na operasyon ng pipeline system.

Hakbang 1: Paghahanda at Inspeksyon sa Kaligtasan

Ang sapat na paghahanda ay mahalaga bago simulan ang pag-install ng Electric Fusion 90° Elbow .

• Suriin ang Kagamitan at Materyales: Tiyaking kumpleto ang Electric Fusion 90° Elbow, mga PE pipe, electrofusion welding machine, scraper, at iba pang mga tool, at suriin na ang lahat ng mga bahagi ay nakakatugon sa mga detalye at hindi nasira.


• Suriin ang Power Supply: Suriin na ang boltahe ng power supply at kapangyarihan ng electrofusion welding machine ay nakakatugon sa mga kinakailangan, at siguraduhin na ang power supply sa lugar ng hinang ay matatag at maaasahan.


• Paghahanda ng Pipe: Tiyakin na ang mga dulo ng mga pipe ng PE na ikokonekta ay patag, patayo, at walang mga gasgas o dumi.



Tip: Ang Electric Fusion 90° Elbow ay isang pipe fitting na ginagamit upang baguhin ang direksyon ng pipeline. Kapag pumipili ng PE pipe, tiyaking tumutugma ang diameter, kapal ng pader, at pressure rating nito sa PE pipe na ikokonekta.

Hakbang 2: Paglilinis at Pag-scrape ng Pipe Surface

Ito ay isang mahalagang hakbang sa pagtiyak ng kalidad ng Electric Fusion 90° Elbow koneksyon.

• Paglilinis: Punasan ang lugar ng koneksyon ng pipe ng PE at ang panloob na dingding ng Electric Fusion 90° Elbow gamit ang isang malinis na tela upang maalis ang mantika, alikabok, o kahalumigmigan.


• Tumpak na Pag-scrape: Gumamit ng isang dalubhasang scraper o tool sa pag-scrape upang tumpak na ma-scrape ang lugar ng pagpapasok ng PE pipe. Ang haba ng pag-scrape ay dapat na bahagyang mas malaki kaysa sa lalim ng pagpapasok ng Electric Fusion 90° Elbow upang alisin ang layer ng oxide sa ibabaw ng tubo. Ang oxide layer ay malubhang makakaapekto sa kalidad ng weld.



Tandaan: Ang pag-scrape ay dapat na pantay, masinsinan, at isagawa sa buong circumference. Iwasan ang pangalawang kontaminasyon ng nasimot na ibabaw ng tubo.

Hakbang 3: Pagkonekta at Pag-secure ng Electric Fusion 90° Elbow

Ipasok ang nalinis at nasimot na pipe ng PE sa Electric Fusion 90° Elbow.

• Lalim ng Pagpasok: Ang tubo ay dapat na ganap na maipasok sa gitna ng Electric Fusion 90° Elbow, hanggang sa tinukoy na marka ng lalim ng pagpasok.


• Pag-calibrate at Pag-aayos: Gumamit ng mga nakatalagang fixing clamp (clamp) upang matibay na ihanay at ayusin ang Electric Fusion 90° Elbow at pipe, na tinitiyak na hindi sila gumagalaw o mali ang pagkakahanay habang hinang. Ang elbow at pipe axis ay dapat na nakahanay upang magarantiya ang pinakamainam na koneksyon sa tubo.



Hakbang 4: Electrofusion Welding Operation

Ito ang pangunahing hakbang para makamit ang isang maaasahang koneksyon sa pipe ng PE.

• Pagkonekta sa Welding Machine: Ikonekta ang electrofusion welding machine cable sa electrode post ng Electric Fusion 90° Elbow.


• Parameter Input: Ipasok ang tamang boltahe at oras ng hinang sa electrofusion welding machine ayon sa barcode sa Electric Fusion 90° Elbow o ang mga parameter ng welding na ibinigay ng tagagawa.


• Simulan ang Welding: Simulan ang electrofusion welding machine upang simulan ang proseso ng welding. Awtomatikong makukumpleto ng welding machine ang pagpainit at hinang ayon sa nakatakdang programa. Huwag ilipat o hawakan ang koneksyon sa panahon ng prosesong ito.


• Tagapagpahiwatig ng Pagmamasid: Pagkatapos makumpleto ang welding, maraming Electric Fusion 90° Elbows ang magkakaroon ng weld indicator na pop up, na nagpapahiwatig na matagumpay na nakumpleto ang koneksyon.



Hakbang 5: Paglamig at Panghuling Inspeksyon

• Natural na Paglamig: Matapos ipahiwatig ng welding machine na kumpleto na ang welding at patay ang kuryente, bigyan ng sapat na oras para sa natural na paglamig. Ang oras ng paglamig ay nakasalalay sa temperatura ng kapaligiran at mga pagtutukoy ng tubo; mahigpit na sumangguni sa mga tagubilin para sa Electric Fusion 90° Elbow.


• Mahalagang Paalala: Huwag ilipat o tanggalin ang mga pang-aayos na clamp habang pinapalamig. Ang maagang pag-alis ng mga fixing clamp ay maaaring magdulot ng deformation ng weld area, na nakakaapekto sa sealing at lakas ng koneksyon ng pipe.


• Pangwakas na Inspeksyon: Pagkatapos ng paglamig, alisin ang pag-aayos ng mga clamp. Siyasatin ang hitsura ng lugar ng hinangin upang matiyak na walang halatang mga depekto at lumabas ang poste ng indicator.



Wastong pag-install ng Electric Fusion 90° Elbow ay mahalaga para sa pagbuo ng isang matatag at maaasahang PE piping system. Mula sa masusing paglilinis at pag-scrape hanggang sa tumpak na electrofusion welding at sapat na paglamig, ang bawat hakbang ay kritikal. Ang pagsunod sa mga hakbang na ito ay titiyakin ang mga de-kalidad na koneksyon sa tubo sa iyong Electric Fusion 90° Elbow, na nagbibigay ng pangmatagalang pagiging maaasahan para sa iyong mga proyekto.
